Вы находитесь в Интернет-магазине компании ООО Протон. созданном на электротехническом портале Энергопортал.ру .

Вид деятельности - поставка: термоусадочных трубок (с клеем, без клея, высокотемпературные и т.д.), перчаток, хомуты/кожухи и т.д. кабельные стяжки/крепежи, вч-разъемы, контактная химия CRC для электротехники, авто и индустриальная линия

Данная страница пока находится в разработке .

Электротехнический портал Energoportal.ru - один из крупнейших и наиболее посещаемых электротехнических ресурсов,

Доклад: Крепление кабелей

Название: Крепление кабелей

Тип: доклад Добавлен 06:33:51 21 января 2002 Похожие работы

Просмотров: 461 Комментариев: 0 Оценило: 0 человек Средний балл: 0 Оценка: неизвестно Скачать

Анализ качества работ по монтажу СКС показывает, что иногда подрядчики неудовлетворительно относятся к соблюдению правил укладки и крепления кабеля. Чаще всего подобная небрежность свойственна организациям, чья прежняя специализация состояла в монтаже АТС - при работе с телефонным кабелем (Категория 3) жестких ограничений нет. Особая опасность таких ошибок заключается в том, что они проявляются лишь со временем (через 6-30 месяцев), когда ухудшение характеристик кабеля приводит к нарушению работоспособности линии. Обнаружить их на этапе тестирования в большинстве случаев невозможно. Устранение же таких ошибок чаще всего возможно лишь путем замены кабеля.

Тщательное планирование кабельных трасс позволяет избежать таких опасностей, как источники нагрева, влаги, электромагнитные помехи, повреждение кабеля грызунами. А вот такие, достаточно часто встречающиеся ошибки, как превышение допустимого натяжения при укладке кабеля, наличие механических напряжений в уложенном кабеле, неправильные радиусы изгиба или неправильное крепление кабеля, можно предотвратить только за счет строгого соблюдения технологии укладки и крепления кабеля. Чтобы добиться этого, подрядчик должен не только знать все ограничения и владеть навыками правильного выполнения работ, но и иметь на вооружении соответствующие инструменты, приспособления, крепежные материалы.

Несмотря на наличие множества технологичных и экономичных способов крепления, отечественные подрядчики применяют лишь некоторые из них. Чаще всего это объясняется отсутствием информации как о самих методах крепления, так и о поставщиках необходимых для них комплектующих и инструмента.

Групповые методы монтажа для укладки и фиксации пучков из нескольких кабелей не ограничиваются применением хорошо известных кабельных каналов и предусматривают использование лотков, хомутов (стяжек), клипс для крепления к металлоконструкциям, крюков и подвесок для укладки над фальш-потолком, термоусадочных кембрик. Индивидуальное крепление кабеля осуществляется с помощью скоб, пистонов, клипс, клея. Все упомянутые способы имеют многочисленные разновидности с присущими им достоинствами, недостатками и ограничениями на применение, в частности далеко не все они пригодны для работы с кабелями Категории 5 или выше. Некоторые способы крепления кабеля предусматривают использование специального инструмента, обзор которого и является целью этого материала. Напомним, что инструментарий для заготовки каналов кабельных трасс, а также для укладки кабеля и пучков кабелей был рассмотрен в предыдущих статьях цикла.

Хомуты, их затяжка и обрезка

Кроме обычных выпускаются и специальные варианты хомутов. Маркировочные кабельные хомуты имеют специальную фиксирующую площадку для нанесения надписи неудаляемыми маркерами или наклейки этикетки.Многоразовые кабельные хомуты снабжены специальным замком, позволяющим снимать их при необходимости и использовать повторно.

Обрезка остатка в таких случаях не применяется.

Кроме того, монтаж хомутов может производиться полностью автоматически с применением хомутов в сборках и специального инструмента.

Для крепления жгутов хомутами к поверхности стен или блоков применяются специальные площадки. Площадки имеют одно или два отверстия для крепления винтом или шурупом и иногда снабжены самоклеющимся слоем. К одной площадке, в зависимости от ее размера, может быть прикреплено от одного до восьми хомутов.

Виды комплектов для обогрева полов:

Преимущества данного кабельного теплого пола перед обычным нагревательным кабелем для стяжки:

• - нагревательным элементом является карбоновая матрица, а не металл
• - не боится перегрева в отличие от резистивного греющего кабеля
• - регулирует выделяемую температуру сам
• - система может быть установлена без терморегулятора - это снижает затраты на подогрев полов в 2 раза
• - толщина стяжки от 2 до 6 см, шаг укладки от 8 до 15 см
• - удобный и быстрый крепеж к бетонному основанию (входит в комплект)
• - может применяться для обогрева стен
• - готовый комплект с муфтами – купил, залил в стяжку, подключил к 220В. - фирменный саморегулирующийся кабель Obogreff это отличное качество по доступной цене.

Саморегулирующийся кабель Obogreff SRL 30 для обогрева пола. Генерирует тепло полупроводником, работающего на основе PTC (положительный температурный коэффициент), в котором потребление электричества сокращается при подводе тепла. PTC, наблюдаемый доктором Херманом (США) в 1950-х годов, характеризуется мощностью нагревательного кабеля предназначенного, чтобы компенсировать колебания температуры окружающей среды. SRL для обогрева пола - это саморегулирующийся нагревательный кабель, работающий по принципу РТС, требующий низкого потребления электричества. Кроме того, углеродные частицы, участвующие в генераторе тепла нагревающего кабеля выпускают инфракрасные лучи, которые облегчают нагрев посредством энергии излучения.

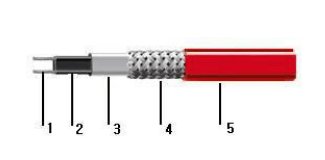

Состав:

1. Медный провод
2. Саморегулирующаяся проводящая основа
3. Модифицированная полиолефиновая оболочка
4. Оплётка из луженой меди
5. Модифицированная полиолефиновая внешняя оболочка

1. Длительный срок службы

Кабель SRL подвергается высокотемпературной обработке (технология открытого отжига ) для увеличения продолжительности срока службы кабеля без потери теплоотдачи.

Характеристики:

Высокотемпературный нагревательный кабель

Электронагревательный высокотемпературный гибкий кабель RiM (гибкий ТЭН) представляет собой кабель, предназначен для защиты от обмерзания и поддержания необходимого температурного режима различных трубопроводов и других конструкции, требующих сложную геометрическую форму электронагревателя.

Гибкий ТЭН может применяться для холодильного оборудования (оттайка, разморозка, слив конденсата). А также, для борьбы с обледенением карнизов, с сосульками, подогрева ступенек, тротуаров, проходов, балконов, гаражей, теплиц, полов и т.д.

Гибкий ТЭН относится к зонально-резистивному типу. Тепло выделяется в нагревательной спирали, имеющей через равные расстояния контакт с токоведущими жилами, благодаря чему формируются зоны тепловыделения соединенные параллельно.

Кабель имеет силиконовую изоляцию и не ломается на морозе. его можно эксплуатировать при температурах от -60 до +200 градусов Цельсия, а кратковременно выдерживает до +300 градусов. Силиконовая оболочка позволяет эксплуатировать кабель в разрушающих средах. в мороз, в жару, в воде, в маслах, в кислотах.

Также можно использовать кабель в металорукаве. легко продевается с помощью проволоки.

Кабель нагрева RiM очень удобен в продаже и монтаже - можно отрезать от бухты столько, сколько нужно по месту, кратно одному метру.

Энергопотребление на 40% ниже. чем у аналогов, за счет использования константана в качестве нагревательного элемента.

Максимальная температура нагрева кабеля на открытом воздухе - от 75 до 115 градусов Цельсия. в зависимости от мощности

Кабель является высокотемпературным! То есть при мощности 40 Вт нагревается так же, как другие нагреваются при мощности 60 Вт!

В заизолированном состоянии кабель способен нагреваться до 250 - 300 градусов и более.

Варианты исполнения кабеля - 20 Вт/м, 30 Вт/м, 40 Вт/м, 60 Вт/м.

Кабельные стяжки PEEK PanTy™ — серия PLT

Кабельные стяжки изготовлены из материала полиэфирэфиркетон (PEEK), характеризующегося

отличной устойчивостью к высоким температурам, высокоэнергетическим лучам (β-, γ-, рентгеновским (1х10 9 Rads ) и инфракрасным), воздействию водяного пара, химикатам за исключением ацетона, устойчивостью к гидролизу при высоких температурах

материал обладает хорошими диэлектрическими свойствами при высоком напряжении и температуре. Полиэфирэфиркетон негорюч, малодымен (LS) и малотоксичен (рейтинг UL94V0), при воздействии открытого пламени имеет наименьший уровень выделения вредных газообразных веществ в сравнении с остальными пластиками, характеризуется высокой прочностью и устойчивостью к деформациям, твердостью и износостойкостью даже при работе под высоким давлением в химически агрессивных средах. Постоянная рабочая температура от — 60°C с максимальной непрерывной температурой использования 260°C. Кабельные стяжки из материала PEEK отвечают требованиям спецификации MILP46183 и одобрены Министерством обороны США.

Благодаря превосходным механическим свойствам, минимальный предел прочночти на разрыв хомутов PEEK PanTy™ составляет 68,039 кг (668 Н). что в 3 (!) раза выше аналогичного показателя стяжек из нейлона. материала TEFZEL. HALAR идентичной ширины.

Учитывая вышеперечисленным свойства, кабельные стяжки PEEK PanTy™ могут применяться в промышленности и на производствах с неблагоприятным воздействием среды, требующим устойчивости к химическим реагентам, высокой радиации и температурам в автомобильной промышленности, электронных установках, электроэнергетике, вакуумной технике, пищевой и медицинской промышленности, в машиностроительной, текстильной, целлюлозно-бумажной, химической, нефтяной, газовой, нефтехимической, металлургической, атомной промышленности, аэрокосмической технике, военной отрасли и др.

Сроки поставки и стоимость, пожалуйста, уточняйте.

Доступны для заказа типы и размерность упаковки:
