Высота установки розеток и выключателей, рекомендуемое расположение

Очевидно, что расположение электроустановочных устройств в помещениях во многом определяет уровень их комфорта. Не менее очевидно, что оптимальное расположение и количество розеток и выключателей с точки зрения удобства их эксплуатации предполагает учитывать при их установке функциональность, особенности интерьера помещений, планируемое расположение бытовых электроприборов.

Стандартное, практически на метровой высоте расположение розеток и выключателей - на полутораметровой и выше (см. фото), образцом удобства в использовании, конечно, не назовешь. Поэтому, вполне понятно желание большинства владельцев жилья при ремонте (замене) старой электропроводки изменить это расположение, максимально увеличив степень удобства их использования.

О “евростандарте”. Однако, эта безусловно хорошая инициатива очень часто ограничивается “требованиями” пришедшего на смену “советскому стандарту” так называемого “евростандарта”, предполагающего установку розеток на высоте 0,3 м, выключателей - на высоте 0,9 м. В разных регионах нашей страны данные размеры могут немного отличаться как в большую так и в меньшую сторону.

На самом деле, никаких “евростандартов” в отношении расположения электроустановочных устройств нет. В Правилах Устройства Электроустановок. требования которых составлены с учетом норм МЭК, имеется упоминание - рекомендация установки штепсельных розеток на удобной для подключения к ним электроприборов высоте (гл. 6.6.30).

Поэтому, при проектировании мест установки розеток и выключателей, руководствоваться нужно, прежде всего, исходя из удобства их эксплуатации, соблюдая, однако, и существующие ограничения нормативных документов, связанные с расположением электроустановочных устройств (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

Рекомендации расположения розеток и выключателей. Удобства использования электроустановочных устройств по упомянутому выше “советскому” стандарту, довольно сомнительны. Как показывает практика, пресловутый “евростандарт” для большинства из нас более предпочтителен.

Действительно, блок невысоко установленных и расположенных в непосредственной близости от бытовых электроприборов розеток менее “бросается в глаза”, чем пара розеток с “тройниками”, к которым сводятся питающие сетевые шнуры всех имеющихся в этом помещении электроприборов.

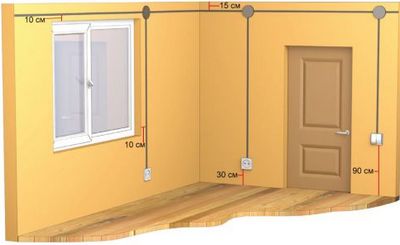

А удобство использования выключателей, установленных непосредственно у входа в помещение, на уровне опущенной руки взрослого человека, т. е. на расстоянии 0,8-0,9 м от пола, очевидно не менее. Такое расположение позволит быстро найти выключатель при входе, не занимаясь длительными поисками в темноте.

Конечно, надо признать, что установленные по “евростандарту” розетки и выключатели серьезно выигрывают в удобстве их использования. Однако, принимать высоту 0,3 м для установки розеток и 0,9 м для установки выключателей как единственно верную, точно не стоит.

В помещениях, имеющих большую протяженность, для управления освещением, возможно, имеет смысл установить два проходных выключателя в разных местах помещения. Согласитесь, не очень удобно пробираться в темноте рискуя удариться о выступающий угол шкафа или споткнуться.

Не следует устанавливать выключатели и штепсельные розетки, не защищенные отключающими при утечках токов на “землю” устройствами (дифавтоматами, УЗО) непосредственно в помещениях санузлов. Все электроустановочные устройства, в том числе и розетки для стиральных машин, необходимо “вынести” наружу, например в прихожую.

Особое внимание необходимо уделить местам установки розеток на кухне - помещении с большим количеством бытовых электроприборов. Розетки в районе стола располагаются чуть выше его поверхности - на 5-10 см над столешницей.

Как правило, над столом размещается группа из нескольких розеток для кухонного комбайна, электрочайника, миксера, микроволновой печи и т. п. Как показывает практика, совсем не лишней окажется пара розеток, установленных “про запас”. В востребованности такого резерва очень часто приходится убеждаться при необходимости подключения дополнительных электроприборов.

Количество розеток и выключателей в квартире должно обеспечивать удобную эксплуатацию осветительных и бытовых электроприборов. при проектировании следует учитывать степень комфортности, руководствуясь, разумеется здравым смыслом, соблюдая при этом все требования нормативных документов.

Какой должна быть высота установки розеток по правилам?

Высота установки розеток от пола должна быть такой, что бы отсутствовала угроза их механического повреждения и попадания воды внутрь. Так же необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения изделий, а так же существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Дело в том, что многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Что бы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а так же для наиболее популярной бытовой техники.

Кухня

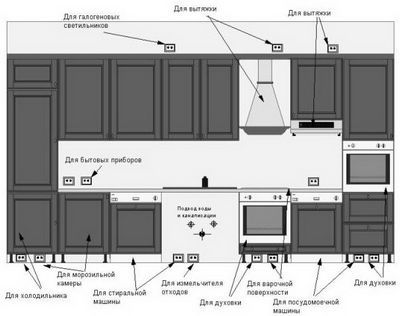

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать изделия:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, что бы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

• для подключения электрического бойлера на стене – 1,5 метра
• для фена и бритвы – 1 метр
• стиральная машина – не ниже полуметра.

Тут так же следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Что бы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать изделие на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем, как приступать к штроблению стен и монтажу электропроводки в доме. составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате
• виды бытовой техники с ее точным местом размещения
• области прохождения газо- и водо-провода
• трасса прохождения электропроводки по стенам
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленные изделия после расстановки мебели могут быть закрытыми объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками. а не покупать его в магазине!

Материалы по теме:

Видео инструкция по монтажу электропроводки в кухне

Ремонт своими руками

Монтаж открытой электропроводки

Открытой электропроводкой называют проводку, которая проходит по поверхности покрытия (стены, пола, потолка). Открытая проводка встречается достаточно часто в подсобных и иных, такого рода помещениях. Главным достоинством данного способа монтажа электропроводки, является простота и доступность в ремонте. Поэтому произвести монтаж открытой проводки своими руками, сможет практически каждый.

Раньше, открытая электропроводка монтировалась на стены с помощью специальных фарфоровых изоляторов. Минусом такой схемы была низкая надёжность. Такого рода проводку можно было легко зацепить, либо оборвать. Конечно же, в специальных помещениях (туалетные комнаты, бани и т.д.), такая проводка совсем не годится.

В настоящее время, для того что бы хоть как-то обезопасить электропроводку, ее укладывают в кабельные каналы, гофры и т.д. Такой способ монтажа электропроводки, позволяет ей хоть как-то быть защищённой от внешнего воздействия, тем самым использование электричества становится более безопасным.

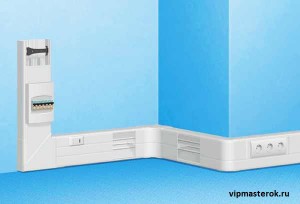

Монтаж электропроводки в кабельных каналах, более эстетичен, нежели в гофрах. Кабельные каналы обычно устанавливают для укладки электропроводки в помещениях с оконченным отделочным ремонтом . Такой способ монтаж электропроводки своими руками, более трудоёмок, чем монтаж в гофре. Кабельный канал под проводку, в зависимости от поверхности на которую его укладывают, может приклеиваться на клей, двухсторонний скотч, либо фиксироваться саморезами (дюбелями и т.д.).

Монтаж в гофре, обычно используется для помещений нежилого типа, поэтому не потребует больших навыков и много времени. Электропроводка помещается в гофру и фиксируется на поверхности клипсами.

Также в последнее время распространён монтаж электропроводки в специальные плинтусы. Такого рода приспособление не только скрывает провода, но и придаёт помещению естественный вид. Монтаж электропроводки в плинтусы, очень прост и незатейлив. Плинтус крепится к стене на клипсы, либо таким же образом, как и плинтуса обычного типа, после чего в него укладывается электропроводка.

При монтаже открытой электропроводки своими руками, обязательно соблюдайте меры безопасности при работе с электричеством.

Также необходимо помнить, что монтаж электропроводки открытым типом на кухнях и во влажных помещениях строго запрещается. В таких помещениях, вам не обойтись без скрытой электропроводки.

Также категорически запрещается транзитная укладка открытых кабелей в подсобных помещениях, предназначенных для складов, кладовок и т.д.

Если кабель или проводка монтируется в коробках, то высота таких коробок не должна превышать 15 см.

В настоящей статье мы попытались рассказать о том, что такое открытая электропроводка и какие особенности могут вас подстерегать, при её укладке своими руками.

Вашему вниманию представляется видео на тему:

#8220 Разновидности монтажа открытой электропроводки#8221
